1 主機固定

本傳送器可盤面式、2 吋管式、壁掛式安裝，盤面式安裝請預先在配電箱面板上留一93 mm x 93 mm 的方孔，傳送器從配電箱之面板直接放入，將傳送器所附之固定器由後方套入，卡進固定槽內。

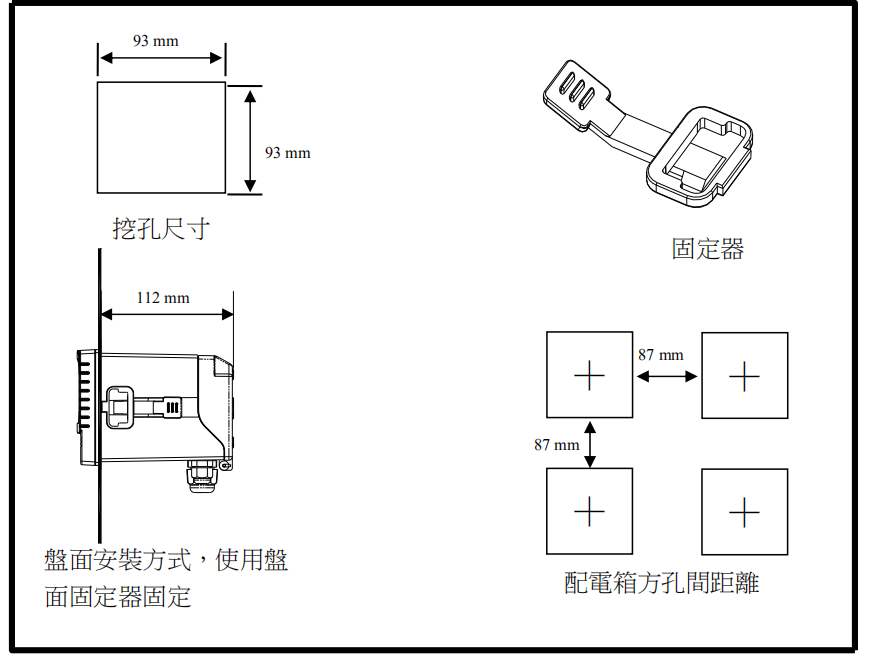

2 盤面式安裝參考圖

3 儀器壁掛式及管式安裝參考圖

電極與電氣配線

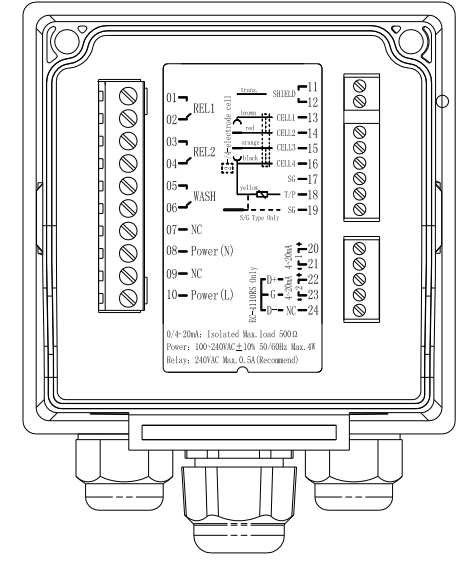

1 背板接線圖

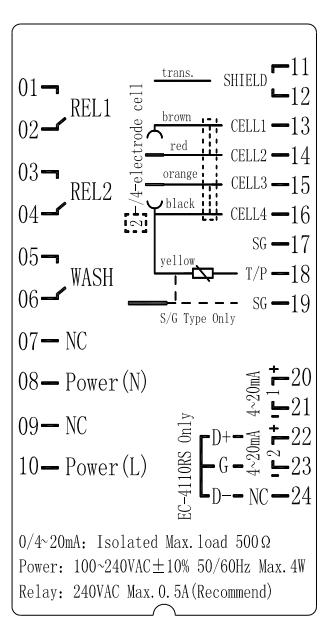

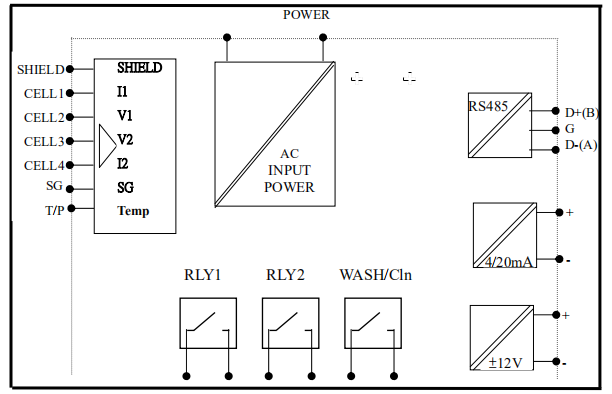

2 背板接點功能圖

3 背板端子接點說明

REL1：第一點警報控制，外接繼電器接點。

REL2：第二點警報控制，外接繼電器接點。

WASH：外接清洗裝置繼電器接點。

NC：空腳。

Power(N)：100~240AC 電源接線端。

NC：空腳。

Power(L)：100~240AC 電源接線端。

SHIELD：接電極訊號線之透明線。

CELL1：接電極訊號線之 Current electrode 1。

CELL2：接電極訊號線之 Voltage electrode 1。

CELL3：接電極訊號線之 Voltage electrode 2。

CELL4：接電極訊號線之 Current electrode 2。

SG：NC。

TP：接電極訊號線之溫度線。

SG：NC。

4~20mA＋端：主測量電流輸出接點＋端，供外接記錄器或 PLC 控制。

4~20mA－端：主測量電流輸出接點－端，供外接記錄器或 PLC 控制。

4~20mA＋端 / D+（B）：RS-485 輸出之 D+(B)。

4~20mA -端 / G：RS-485 輸出之 GND。

NC / D-（A）: RS-485 輸出之 D-(A)。

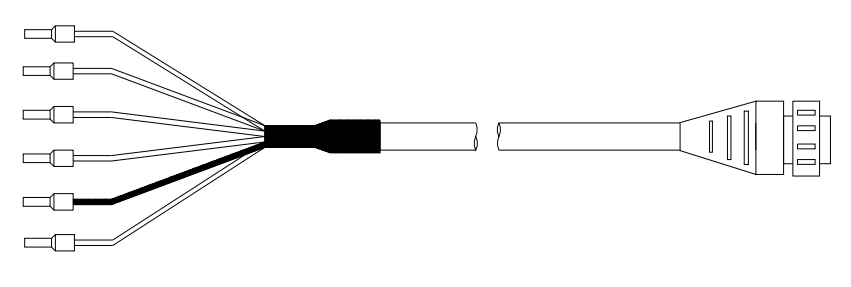

4 線材出線圖

SHIELD (透明)

CELL1 (棕色)

CELL2 (紅色)

CELL3 (橙色)

CELL4 (黑色)

T/P (黃色)

面板介紹

1 面板介紹

2 按鍵說明

為防止非使用人員之不當操作，在進入參數設定與校正時，皆採複合鍵操作，並可啟用密碼保護，各鍵功能說明如下：

SETUP：於參數設定模式時，按本鍵回到上一層設定選項/動作，連續按本鍵返回測量模式

CAL：於校正模式時，按本鍵回到上一層校正設定選項/動作，連續按本鍵返回測量模式

MODE：1.於參數設定及校正模式下為向左選擇項目或切換頁面。

2.在調整數值時，本鍵為向上調整數字大小。

>：1.於參數設定及校正模式下為向右選擇項目或切換頁面。

2.在調整數值時，本鍵為向下調整數字大小。

ENTER：確認先前的操作程式或設定為正確，按本鍵確認並進入下一程式或設定。

3 LED 指示燈

ACT：為清洗控制繼電器(Clean)、警報控制繼電器(Relay 1、Relay 2)動作指示燈。

B.L.：光敏感應器，於自動背光模式時隨環境亮度自動控制背光之啟動或關閉。

操作

1 測量

確認所有配線均已完成且無誤，將儀器通電啟動後，自動進入原廠預設或最後設定之測量模式，開始量測監控。

2 參數設定模式

於測量模式下，同時按此SETUP 及,ODE 二鍵即可進入參數設定模式，按SETUP 鍵返回測量模式。

3 校正模式

於測量模式下，同時按此CAL 及MODE 二鍵即可進入校正設定模式。按CAL 鍵回到測量模式。(請參考第八章校正說明)

4 快速鍵

1.在測量模式下，若溫度補償模式為 MTC，可以MODE 或> 鍵調整 MTC 溫度數值。

2.於測量模式下，持續按SETUP 鍵二秒可觀看事件記錄簿(Logbook)，按SETUP 鍵返回測量模式。

3.於測量模式下，持續按ENTER 鍵二秒可切換顯示模式，如一般模式、即時圖形模式，或追溯記錄圖形模式。

5 原廠預設值

1 參數出廠預設值

測量模式：Conductivity，Auto Range

溫度補償：NTC，25℃

溫度係數：Lin，2.00％

Relay 1：高點警報(Hi)，AUTO，SP1= 100.0 mS，Hys=10.0 mS

Relay 2：低點警報(Lo)，AUTO，SP2 =10.0 mS，Hys=1.00 mS

清洗時間：OFF

Analog 1 電流輸出(Cond/Res)：4~20 mA，0.00~199.9mS

RS-485:：RTU，Even，19200，ID:01

背光設定：OFF

對比度： 0

自動返回： Auto

密碼設定：OFF

日期時間：2010 年 1 月 1 日 0 時 0 分 0 秒

2 校正出廠預設值

Cal Time：2010/01/01

Cal Type：No Cal

Cell Constant：0.5000

Cal Temp.：none

自動返回：Auto

註：校正模式出廠預設為 No Cal，電極係數值為 0.5000，表示使用者尚未做電極校正。當選擇使用標準校正液或直接調整電極係數做完校正後，即顯示電極的電極係數及標準液值。

測量顯示模式

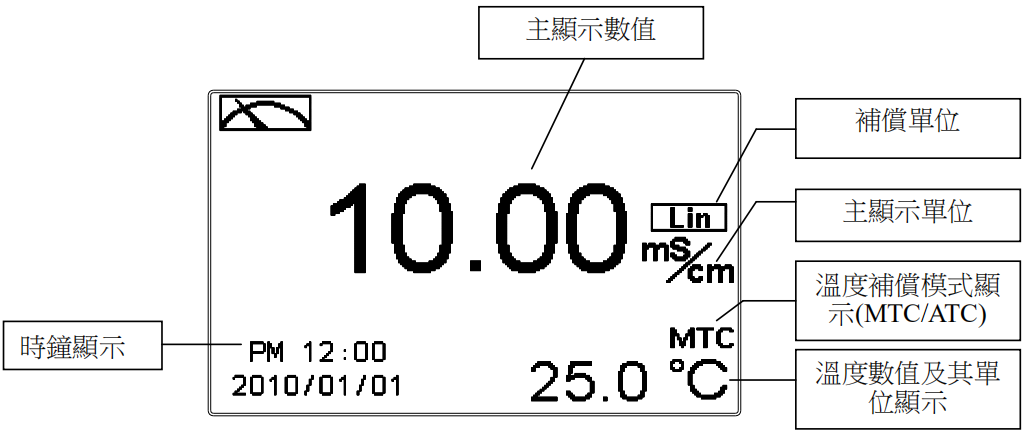

1 一般模式

一般模式為文數字顯示，顯示內容如下圖所示，包括主顯示數值及其單位顯示，溫度數值及其單位顯示，溫度補償模式，時鐘顯示。

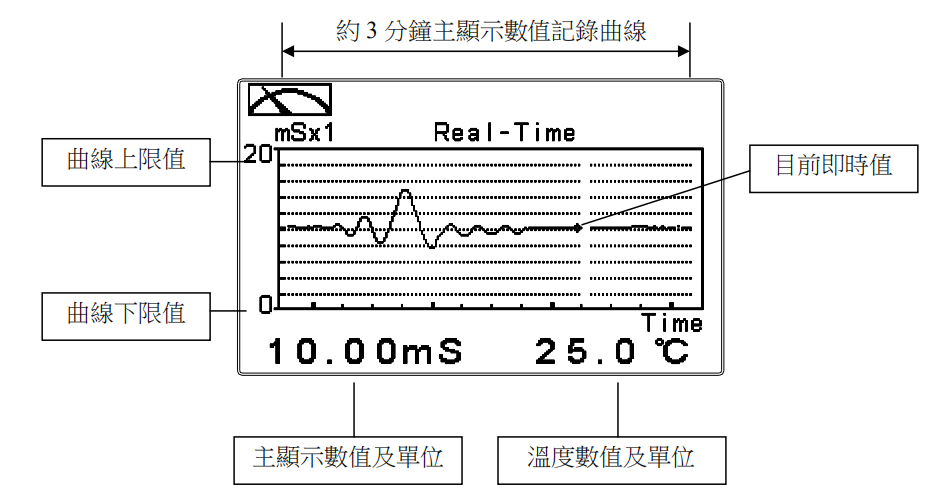

2 即時圖形模式(Real-Time Chart mode)

即時圖形模式為即時動態顯示最近三分鐘的測值變化曲線，使用者可於設定模式設定其對應 Cond/Res 測量範圍（請參考 7.4 章節），範圍設定越小，則顯示之解析度越高。當進入設定或校正模式後返回測量模式，圖形將重新更新。當測值超過設定範圍上下限時，圖形將以虛線方式呈現在上下限值，即時圖形模式顯示內容如下圖所示，螢幕下方並顯示即時的主顯示數值及其單位，溫度數值及其單位。

設定

1 進入參數設定模式

於測量模式下同時按 及 鍵，預覽參數概要(Overview)，若無需要更改參數，可按 回到測量模式。若需更改設定參數，於 Overview 畫面按 鍵即可進入參數設定。

2 密碼(Code)

進入參數設定模式後切換至密碼(Code)選項，按 鍵進入密碼作業程式。

原廠密碼預設值為 1111。

註：設定模式保護密碼權限高於校正模式保護密碼，即設定模式密碼可進入校正模式。

3 語言設定(Language)

進入語言設定(Language)選項，可選擇英文、中文繁體、中文簡體三種語言。

4 測量模式(Mode)

4.1 進入測量模式(Mode)設定，選擇電導度(Cond)測量模式，並選擇測值顯示方式及選擇檔位 AUTO、20.00μS、200.0μS、2000μS、20.00mS、200.0mS。

4.2 進入模式(Mode)設定，選擇比電阻(Res)測量模式，並選擇測值顯示方式。

5 樣品測值調整(Product Adj)(僅比電阻模式)

進入樣品測值調整(Product Adj)選項，做樣品讀值調整設定。

此功能在超高純水系統的測量值調整應用時，可提高測量值的解析，讓現場使用者可以經由調整電極係數的倍數 Cell Factor(CF 可調範圍 0.7000~1.3000)及增加溫度值顯示到小數點兩位數，使測量值的顯示對電極係數的敏感度和溫度變化的解析可達到 0.01Meg ohm，從測值的顯示看出超高純水測量的微小變化或趨勢。

6 溫度補償(Temperature Compensation)

進入溫度補償(Temperature Compensation)選項，設定溫度補償模式，選擇NTC(NT30K)、PTC(PT1K)自動溫度補償或選擇 MTC 設定手動溫度補償，同時按> 及MODE 鍵回復至初始值。在測量模式下，若溫度補償模式為 MTC， 可以按MODE 或> 鍵調整 MTC 溫度數值。

7 溫度係數(Temperature Coefficient)

本機溫度補償參考溫度固定設在 25℃。溫度補償係數預設為 2%。進入溫度係數(Temperature Coefficient)選項，依量測需要溫度係數可選擇線性（Lin）、非線性（nLin）、不補償（Lin 0.00％）等，一般情況下電導度(Cond)選擇線性補償，比電阻(Res)或純水選擇非線性補償。溫度係數（Temp. coefficient 以下簡稱 TC）：溶液之比電導度值會隨溫度上升而增加

8 繼電器 1(Relay 1)

進入繼電器 1(Relay 1)選項，選擇開啟或關閉此功能，若選擇開啟，接著選擇為高點(Hi Point)或低點(Lo Point)警報，輸入設定點(SP，Setting Point)及遲滯值(Hys.，Hysteresis)，各參數間的關係與意義可參考方框內的說明圖(高點警報設定)。

9 繼電器 2(Relay 2)

進入繼電器 2(Relay 2)選項，選擇開啟或關閉此功能，若選擇開啟，接著選擇為高點(Hi Point)或低點(Lo Point)警報，輸入設定點(SP，Setting Point)及遲滯值(Hys.，Hysteresis)，各參數間的關係與意義可參考方框內的說明圖(低點警報設定)。

10 清洗(Clean)

進入清洗(Clean)選項，選擇開啟或關閉此功能，若選擇開啟，接著輸入清洗裝置自動開啟(Clean ON)、關閉 (Clean OFF) 時間，及遲滯值(Hys.，Hysteresis)，各參數間的關係與意義可參考方框內的說明圖。

11 Cond/Res 類比電流輸出 1(Analog 1)

進入類比輸出 1(Analog 1)選項，選擇 0~20mA 或 4~20mA 輸出電流，設定其對應比電阻/電導度(Res/Cond)測量範圍，比電阻(Res)或電導度(Cond)測量範圍設定越小，則相對電流輸出之解析度越高。當測值超過設定範圍上限時，電流將維持大約 22mA 輸出，超過設定範圍下限時，0~20mA 模式下電流將維持 0mA輸出，4~20mA 模式下電流將維持大約 2mA 輸出，可作為失效判斷之依據。在 HOLD 狀態下，電流輸出維持在 HOLD 狀態前的最後一次輸出值。然而為方便做外接記錄器或 PLC 控制器的相對電流設定，故在設定 0(4)或 20mA 之對應值時，電流輸出接點將維持 0(4)或 20mA 輸出。

12 日期/時間(Clock)

進入日期/時間(Clock)選項，設定顯示的年(Year)、月(Month)、日(Date)、時(Hour)、及分(Min) 。注意：EC-4110-RS 在停電時能保持時間繼續運作，若不能保持時間運作，可能為電池沒電的情況，請更換傳送器內部3V CR2025鋰電池。

13 RS485 通訊(RS-485)

進入 RS485 通訊選項，本機採 Modbus 通訊格式，設定傳輸模式(Mode)、同位元檢查(Parity)、鮑率(Baudrate)及本機位址(ID)。Modbus 通訊格式請參考第八章 Modbus 通信協定與指令。若在 HOLD 狀態下，測值的輸出將維持在 HOLD狀態前的最後一次輸出值。

14 讀值信號取樣平均(Digital Filter)

進入到讀值信號取樣平均(Digital Filter)選項，使用者可依所需，設定讀值信號取樣平均次數，以提高測值穩定顯示。

註：：0 代表依不同電導度值自動設定平均次數

15 背光(Back Light)

進入背光(Back Light)選項，使用者可依需要，設定螢幕的背光亮度(-2~2，暗~亮)或靈敏度(-2~2，不靈敏~靈敏)。當有按鍵動作時，則進入 touch-on 狀態，表示只要按鍵有動作，不論在那一種背光模式下皆會啟動背光，持續 5 秒內按鍵無動作，則回復原背光模式之控制狀態。

16 對比度(Contrast)

進入對比度(Contrast)選項，使用者可依所需，設定螢幕顯示的對比度，依序為 -2、-1、0、1、2 由淺至深。

17 事件記錄簿(Logbook)

進入事件記錄簿(Logbook)選項，使用者可觀看本機相關的記錄資料。如操作動作(Mea、Set、Cal mode)、電流輸出超出範圍(Cond_mA Over)、停電時間(Power On、Power Off)，以及其它錯誤碼記錄(Error1、Error2…等，錯誤碼定義請參考第十章)。

18 電源頻率選擇(Freq)

進入電源頻率選擇(Freq)選項，使用者依當地電源頻率選擇機器工作電源頻率50Hz 或 60Hz。註：此設定會影響儀器正常量測，請務必確實正確設定。

19 自動返回模式(Return)

進入自動返回模式(Return)選項，設定由設定模式自動返回測量狀態模式的時 間，手動離開(Manual Exit)表示需手動跳出校正模式回到測量狀態，自動(Auto) 表示在所設定的時間內若按鍵無動作，則會自動返回測量模式。

註：自動返回模式(Return)在設定模式及校正模式為各別獨立設定。
